1. 概述

随着通用语言大模型的发展，研究者也在多模态大模型上不断探索，Qwen-VL^[1] 是阿里巴巴通义千问团队在 2023 年发布的视觉语言大模型，Qwen-VL 将视觉编码器与大语言模型结合，让模型不仅能够理解图片，还能进行视觉问答、文字识别、目标定位等任务，并通过统一的语言模型接口完成这些任务，解决了如何把图像接入 LLM 的问题。

2. Qwen-VL 的原理

2.1. Qwen-VL 的整体架构

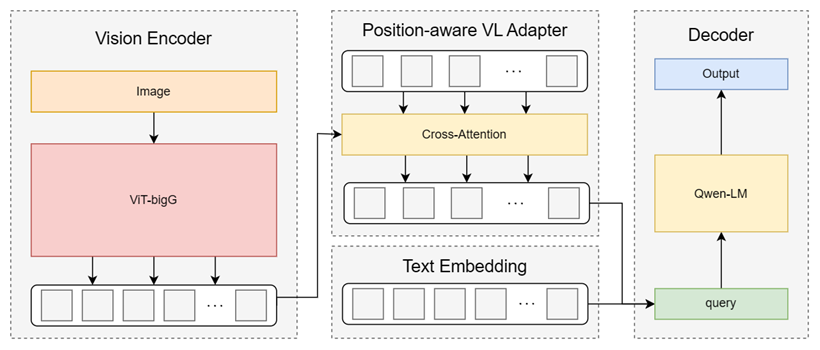

先来看下 Qwen-VL 的整体架构，如下图所示：

在 Qwen-VL 的整体架构中，主要的部分分为三个：

1. 视觉编码器 Vision Encoder，负责将输入的图像信息转换成视觉特征序列
2. 视觉语言适配器 Vision-Language Adapter，负责生成能与文本特征对齐的视觉特征
3. 大语言模型 Qwen-LM，融合视觉与文本信息，进行理解、推理并按指令生成

接下来就这三个主要部分详细分析下。

2.2. 视觉编码器

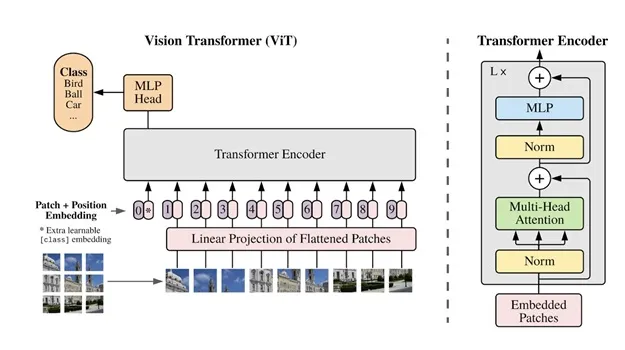

在 Qwen-VL 中的视觉编码器部分采用的是 ViT-bigG，其底层是 ViT^[2] 模型，我们先来回顾下 ViT 的基本原理，ViT 的结构如下所示：

对于一张图片，首先需要将图片切成 Patch，假设输入一张 $224\times224$ 的 RGB 图片，每个 Patch 的大小为 $16\times16$，则所有的 Patch 数量为：

$$N=\frac{224}{16}\times\frac{224}{16}=196$$

接下来对每个 Patch 做线性映射，每个 Patch 被映射成一个固定维度的向量，如 768 维，这是时候，原始的图片被转换成 Transformer Encoder 的输入 $X\in\mathbb{R}^{196\times768}$，即一张二维图像变成了长度为 196 的 Token 序列，每个 Token 的维度是 768。

这样就将输入的图像处理成和文本一样的序列结构，下面就可以像处理文本一样，利用标准的 Transformer Encoder 的流程处理图像，流程包括增加位置信息 Position Embedding，多头注意力 Multi-Head Self-Attention，前馈网络 MLP 等等。其中，Self-Attention 的计算方法如下：

$$\operatorname{Attention}(Q,K,V) =\operatorname{softmax} \left(\frac{QK^\top}{\sqrt{d}}\right)V$$

其中，$Q,K,V\in \mathbb{R}^{196\times768}$。视觉编码器的输出是一组高维特征，后续模块才负责把这些特征转化为语言模型能够理解的输入。

而在 ViT-bigG 中，输入的图片的大小为 $448\times 448$，每个 Patch 的大小为 $14\times 14$，则所有的 Patch 数量为：

$$N=\frac{448}{14}\times\frac{448}{14}=1024$$

经过 ViT 的计算，每个 Token 的维度为 $1664$。

2.3. 大语言模型

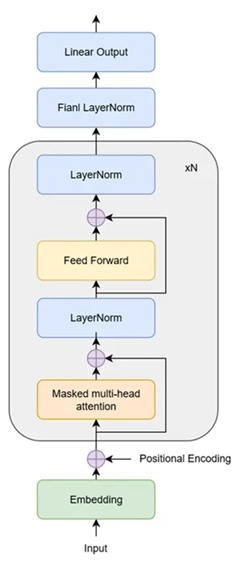

先来介绍大模型，目前绝大部分的 LLM 使用的是 Decoder-only Transformer^[3]，网络结构如下图所示：

其中 xN 表示的是 N 次重复这个部分。在这个网络结构中主要有两个部分组成，分别为多头注意力（Multi Head Attention，MHA）和前馈神经网络。在多头注意力机制中，注意力的计算公式为：

$$\mathrm{Attention}(Q,K,V)=\mathrm{softmax}(\frac{QK^\top}{\sqrt{d_k}})V$$

其中 $Q,K,V$ 分别是查询、键、值向量。在 Decoder-only Transformer 结构中，需要在 Attention 的计算过程中加入掩码矩阵，以防止前面的 Token 与后面的 Token 做注意力的计算，因此上述的计算公式在 Decoder-only Transformer 结构中应该为：

$$\mathrm{Maksed\_Attention}(Q,K,V)=\mathrm{softmax}(\frac{QK^\top}{\sqrt{d_k}}+M)V$$

其中，矩阵 M 称为掩码矩阵，格式为：

$$M=\begin{pmatrix} 0 & -\infty & -\infty & -\infty & -\infty & -\infty \\ 0 & 0 & -\infty & -\infty & -\infty & -\infty \\ 0 & 0 & 0 & -\infty & -\infty & -\infty \\ 0 & 0 & 0 & 0 & -\infty & -\infty \\ 0 & 0 & 0 & 0 & 0 & -\infty \\ 0 & 0 & 0 & 0 & 0 & 0 \\ \end{pmatrix}$$

掩码矩阵是一个下三角矩阵，这样经过 softmax 计算后，对角线以上的部分都为 0，保证了前面的 Token 不会看见后面的 Token。Decoder-only Transformer 是一个自回归语言模型，从自回归语言模型的角度看，后面的文本的生成依赖于所有前面的文本：

$$P(y\mid X_v,x) =\prod_{t=1}^{T} P(y_t\mid X_v,x,y_{<t})$$

其中：$X_v$ 为图像经过视觉编码器和连接器得到的视觉表示；$x$ 为用户的问题或指令；$y_{<t}$ 为已经生成的前文。那么图像特征 $X_v$ 和文本的特征 $x$ 在 Qwen-VL 中是以什么样的形式输入到大语言模型中的呢？这就需要使用到视觉语言适配器 Vision-Language Adapter。

2.4. 视觉语言适配器

视觉语言适配器 Vision-Language Adapter 的作用是对视觉编码器的输出向量压缩，首先我们来看一下完整的对话应该是什么样子的。假设有如下的对话，其中，System Prompt 为“You are a helpful assistant.”，用户给出一张 $448\times 448$ 的图片并提问“请描述这张图片”，助手需要回答。经过 chat template 和 Processor 展开后，送入 LLM 的文本序列大致如下：

<|im_start|>system
You are a helpful assistant.<|im_end|>
<|im_start|>user
<|vision_start|><|image_pad|><|image_pad|>...<|image_pad|><|vision_end|>请描述这张图片<|im_end|>
<|im_start|>assistant

这里 <|vision_start|> 和 <|vision_end|> Token 之间的 <|image_pad|> 就是给图像预留的 Token 位置，且在 Qwen-VL 中这是一个固定的值，为 $256$，但是视觉编码器产出的有 $1024$ 个 Token 的向量，此时就需要对其压缩， Qwen-VL 中使用了 Position-aware Vision-Language Adapter。

其核心思想是基于交叉注意力的压缩机制，具体来说，假设视觉编码器输出 $X_v\in\mathbb{R}^{N\times d_v}$，在连接器准备一组可学习的 Query 为 $Q\in\mathbb{R}^{M\times d_q}$，目标是使得 $M$ 为一固定的值为 $256$。这时就是用了交叉注意力 Cross-Attention，其中的 $Q$ 来自可学习的 Query，而 $K$ 和 $V$ 来自视觉编码器的输出，具体如下：

$$Q'=QW_Q,\quad K=X_vW_K,\quad V=X_vW_V$$

$$Z=\operatorname{Softmax} \left( \frac{Q'K^\top}{\sqrt{d_k}}+B_{\mathrm{pos}} \right)V$$

其中，$B_{\mathrm{pos}}$ 为位置相关的信息，用于帮助模型保留空间位置关系。

3. Qwen-VL 的训练

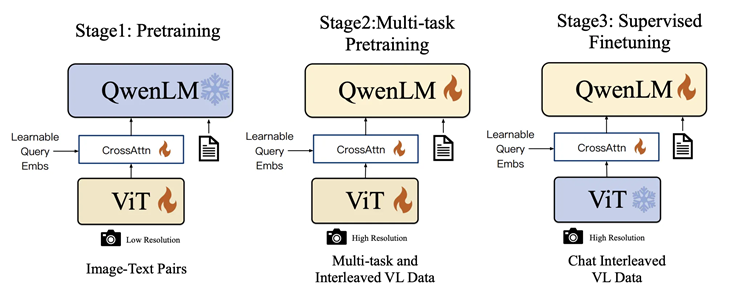

Qwen-VL 的训练分成了三个阶段，如下图所示：

其中，阶段一是视觉语言基础预训练，此时，固定语言模型 Qwen-7B，优化视觉编码器和连接器，让视觉表示逐渐适配已有的语言模型，训练目标可以概括为条件语言建模损失：

$$\mathcal L_{\mathrm{LM}} =-\sum_{t=1}^{T} \log P_\theta(y_t\mid X_v,x,y_{<t})$$

其中，$y_t$ 是训练样本中正确的文本 Token。

阶段二是多任务视觉语言预训练，包括图像描述、视觉问答、定位、区域描述和 OCR 等。这个阶段就是让模型能够见到足够多的任务，教会模型把视觉特征用于特定任务。

阶段三是监督指令微调（SFT），这个阶段是让模型学会遵循人类指令并进行多轮对话，通过多模态指令、问答、定位和对话样本训练，得到交互能力更强的 Qwen-VL-Chat。

5. Qwen-VL 能处理的视觉问题

Qwen-VL 将视觉编码器与大语言模型结合，让模型不仅能够理解图片，还能进行视觉问答、文字识别、目标定位等任务，并通过统一的语言模型接口完成这些任务，但是并不是 Qwen-VL 能够解决所有的视觉问题，根据 Qwen-VL 的 GitHub README^[4]，除了生成文本类问题，如图像描述，通用视觉问答，OCR 与文字理解以及图表与文档理解之外，有一类问题必须要单独拿出来讲的，那就是目标定位（Visual Grounding）问题，简单来说就是模型需要找出句子中短语所指向的图像区域，并生成相应位置，在 Qwen-VL 中依旧是把坐标编码成语言模型可以生成的文本序列。

熟悉生成式目标检测的读者可能对 Pix2Seq^[5] 或者 Florence-2^[6] 熟悉，我们以目标检测为例，通常输出 $b=\left(x_{\min},y_{\min},x_{\max},y_{\max}\right)$，其中 $\left(x_{\min},y_{\min}\right)$ 为边界框左上角的坐标，$\left(x_{\max},y_{\max}\right)$ 为边界框右下角的坐标，如下图所示：

以及对应的类别 $c_i$ 和置信度。类别本身就是离散的 Token，这里主要要处理边框的坐标，在 Pix2Seq 中，采用均匀量化（Uniform Quantization），将坐标映射到有限数量的离散区间。具体的操作步骤为：

第一步，把边框坐标归一化到 $\left[0,1\right]$。假设输入图像的宽为$W$，高为$H$，对上面边框坐标归一化为：

$$\left(x'_{\min},y'_{\min},x'_{\max},y'_{\max}\right)$$

其中：

$$x'_{\min}=\frac{x_{\min}}{W}$$

$$y'_{\min}=\frac{y_{\min}}{H}$$

$$x'_{\max}=\frac{x_{\max}}{W}$$

$$y'_{\max}=\frac{y_{\max}}{H}$$

归一化之后，边框坐标都处于 $0$ 到 $1$ 的范围内。

第二步，将归一化后的边框坐标量化为离散的整数，采用的公式为：

$$q=\left\lfloor x'\left(N-1\right)\right\rfloor$$

其中，$N$ 是离散的 bins 的数量，$x'$ 表示的是上述的归一化的坐标，最终输出的整数的范围为 $0$ 到 $N-1$。这样便得到了最终的坐标的离散化 Token。在训练的时候，每个目标被编码成$5$个离散的 Token，如下所示：

$$\left[q_{y_{\min}},q_{x_{\min}},q_{y_{\max}},q_{x_{\max}},c\right ]$$

其中，$c$ 是类别的 token。如果一个图片中存在多个目标，就把各个目标的 $5$ 个 Token 依次串接起来，最后添加一个 EOS Token，表示结束。

在 Florence-2 中也基本一致，不同的是上述的 $N$ 为$1000$，取值为 $\left[0,999\right]$，这样，一个任意实数坐标就映射为了一个 $0\sim 999$ 的整数，不同的是，Florence-2 不再像 Pix2Seq 中量化为离散的正式，而是对应一个 <loc_n> Token。

在 Qwen-VL 中，采取的方法又有点不同，首先也是与 Florence-2 中一样，对坐标归一化到 $[0,1000)$，后直接以整数作为一个 Token，而不是像 Florence-2 中那样专门转换到一个特征的 Token <loc_n>。具体例子如下：

<ref>穿红色衣服的人</ref>
<box>(120,80),(430,920)</box>

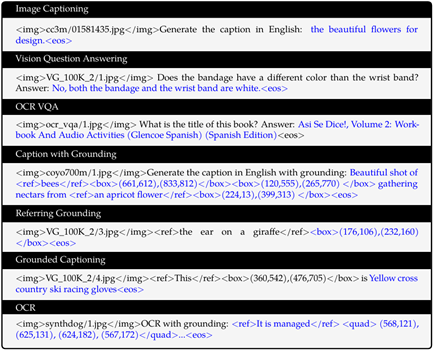

其中，<box> 和 </box> 等特殊标记包围边界框，<ref> 和 </ref> 标记被引用的目标描述。参考文献[1]中给出了更多其他在训练时的数据格式，如下图所示：

6. 总结

放眼多模态大模型的发展过程，Qwen-VL 的提出无疑是一个重要的里程碑。纵观 Qwen-VL 的整个网络架构，包含了三个组成部分：1. 视觉编码器，用于将图像转换成视觉特征；2. 视觉语言对齐，通过连接器将视觉特征转换成 LLM 可以接收的表示；3. 大语言模型，用于根据用户指令生成对应的结果。当然这里面还有很多可以优化的地方，这也正是后续模型发力的地方。

参考文献

[1] Bai, Jinze et al. “Qwen-VL: A Versatile Vision-Language Model for Understanding, Localization, Text Reading, and Beyond.” (2023).

[2] Dosovitskiy A, Beyer L, Kolesnikov A, et al. An image is worth 16x16 words: Transformers for image recognition at scale[J]. arXiv preprint arXiv:2010.11929, 2020.

[3] Vaswani A , Shazeer N , Parmar N ,et al.Attention Is All You Need[J].arXiv, 2017.DOI:10.48550/arXiv.1706.03762.

[4] https://github.com/QwenLM/Qwen-VL/blob/master/README_CN.md

[5] Chen T, Saxena S, Li L, et al. Pix2seq: A language modeling framework for object detection[J]. arXiv preprint arXiv:2109.10852, 2021.

[6] Xiao B, Wu H, Xu W, et al. Florence-2: Advancing a unified representation for a variety of vision tasks[C]//2024 IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR). IEEE, 2024: 4818-4829.
